液壓/氣動鎖緊裝置

▊	鎖緊裝置精確定位鎖止

鎖緊機器和設備部件

鎖緊裝置主要是可精確定位鎖止的功能性鎖緊結構，但也可用于防止意外運動。

類型多樣齊全的標準產品，滿足特殊用途，如戶外、活塞缸、加工機床
提供經德國工傷保險行業協會(DGUV) 和英商勞氏檢驗股份有限公司(Lloyd's) 認證的產品類型
雙負載方向

▊

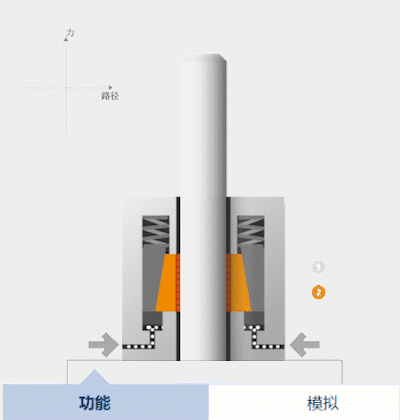

鎖緊裝置功能

已釋放

通過液壓或氣動壓力釋放鎖緊。

這會形成一定的氣隙，使圓桿可以無摩擦地滑動。

接近開關2被激活

▊

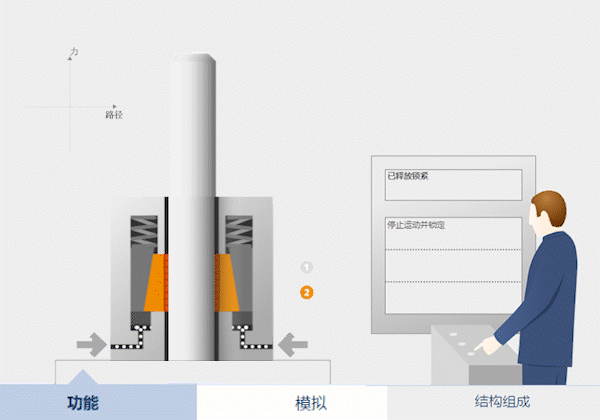

鎖緊裝置模擬

鎖定已釋放

停止運動并鎖定負載

▊

鎖緊裝置結果組合

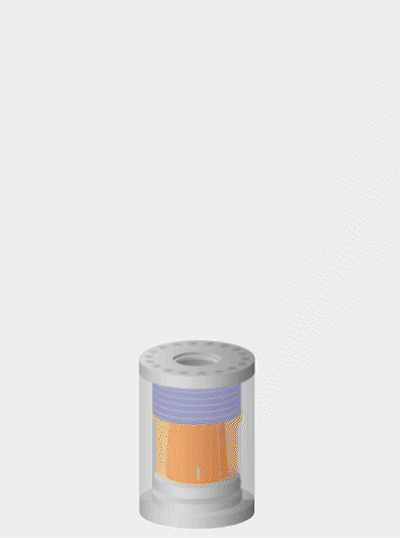

以下結構組成展示圖

鎖緊系統由一個帶外錐的夾緊套管和一個帶內錐的夾圈組成。

夾緊套管軸向固定在外殼中，只能徑向移動。夾圈被導入外殼并壓在夾緊套管上，從而在軸向方向上鎖緊。

鎖緊力由壓力或彈簧產生并通過錐形表面加強。

在釋放狀態下，夾圈被環形活塞壓向彈簧。

由此在圓桿和夾緊套管之間形成氣隙。

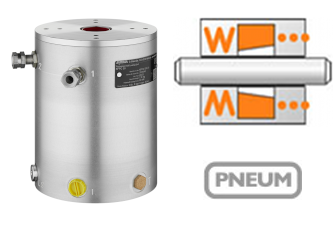

▊	SLTEMA 鎖定裝置

釋放液壓, 鎖緊方式彈簧力, 標準 SITEMA-TI-F50-EN
型號	識別碼 (訂購號)	圓桿 ? mm	鎖緊力 kN	釋放壓力 bar	? mm	長度 mm	下載
KFH 18	KFH 018 70	18	10	70	71	137	CAD
KFH 18	KFH 018 71	18	5	40	71	137	CAD
KFH 25	KFH 025 70	25	20	100	95	140	CAD
KFH 25	KFH 025 71	25	12	50	95	140	CAD
KFH 28	KFH 028 70	28	34	100	115	178	CAD
KFH 28	KFH 028 71	28	20	50	115	178	CAD
KFH 32	KFH 032 70	32	34	100	115	178	CAD
KFH 32	KFH 032 71	32	20	50	115	178	CAD
KFH 36	KFH 036 70	36	50	100	138	200	CAD
KFH 36	KFH 036 71	36	35	55	138	200	CAD
KFH 40	KFH 040 70	40	50	100	138	200	CAD
KFH 40	KFH 040 71	40	35	55	138	200	CAD
KFH 45	KFH 045 70	45	75	100	155	223	CAD
KFH 45	KFH 045 71	45	45	75	155	223	CAD
KFH 50	KFH 050 70	50	75	100	155	223	CAD
KFH 50	KFH 050 71	50	45	75	155	223	CAD
KFH 56	KFH 056 70	56	100	100	180	252	CAD
KFH 56	KFH 056 71	56	70	70	180	252	CAD
KFH 60	KFH 060 70	60	100	100	180	252	CAD
KFH 60	KFH 060 71	60	70	70	180	252	CAD
KFH 70	KFH 070 70	70	150	100	225	315	CAD
KFH 70	KFH 070 71	70	80	60	225	315	CAD
KFH 80	KFH 080 70	80	150	100	225	315	CAD
KFH 80	KFH 080 71	80	80	60	225	315	CAD
KFH 90	KFH 090 70	90	250	130	260	393	CAD
KFH 90	KFH 090 71	90	190	100	260	393	CAD
KFH 100	KFH 100 70	100	250	130	260	393	CAD
KFH 100	KFH 100 71	100	190	100	260	393	CAD
KFH 125	KFH 125 70	125	330	100	350	416	CAD
KFH 140	KFH 140 70	140	600	100	430	514	CAD
適用于其他桿徑（亦英制尺寸）或其他負載的產品規格請另行問詢。

釋放液壓, 鎖緊方式彈簧力, 戶外使用 SITEMA-TI-F53-EN
型號	識別碼 (訂購號)	圓桿 ? mm	鎖緊力 kN	釋放壓力 bar	? mm	長度 mm	下載
KFHR 18	KFHR 018 70	18	10	70	71	137	CAD
KFHR 18	KFHR 018 71	18	5	40	71	137	CAD
KFHR 25	KFHR 025 70	25	20	100	95	140	CAD
KFHR 25	KFHR 025 71	25	12	50	95	140	CAD
KFHR 28	KFHR 028 70	28	34	100	115	178	CAD
KFHR 28	KFHR 028 71	28	20	50	115	178	CAD
KFHR 32	KFHR 032 70	32	34	100	115	178	CAD
KFHR 32	KFHR 032 71	32	20	50	115	178	CAD
KFHR 36	KFHR 036 70	36	50	100	138	200	CAD
KFHR 36	KFHR 036 71	36	35	55	138	200	CAD
KFHR 40	KFHR 040 70	40	50	100	138	200	CAD
KFHR 40	KFHR 040 71	40	35	55	138	200	CAD
KFHR 45	KFHR 045 70	45	75	100	155	223	CAD
KFHR 45	KFHR 045 71	45	45	75	155	223	CAD
KFHR 50	KFHR 050 70	50	75	100	155	223	CAD
KFHR 50	KFHR 050 71	50	45	75	155	223	CAD
KFHR 56	KFHR 056 70	56	100	100	180	252	CAD
KFHR 56	KFHR 056 71	56	70	70	180	252	CAD
KFHR 60	KFHR 060 70	60	100	100	180	252	CAD
KFHR 60	KFHR 060 71	60	70	70	180	252	CAD
KFHR 70	KFHR 070 70	70	150	100	225	315	CAD
KFHR 70	KFHR 070 71	70	80	60	225	315	CAD
KFHR 80	KFHR 080 70	80	150	100	225	315	CAD
KFHR 80	KFHR 080 71	80	80	60	225	315	CAD
KFHR 90	KFHR 090 70	90	250	130	260	393	CAD
KFHR 90	KFHR 090 71	90	190	100	260	393	CAD
KFHR 100	KFHR 100 70	100	250	130	260	393	CAD
KFHR 100	KFHR 100 71	100	190	100	260	393	CAD
KFHR 125	KFHR 125 70	125	330	100	350	416	CAD
KFHR 140	KFHR 140 70	140	600	100	430	514	CAD
適用于其他桿徑（亦英制尺寸）或其他負載的產品規格請另行問詢。

釋放液壓鎖緊方式彈簧力，DGUV認證 SITEMA-TI-F55-EN
型號	識別碼 (訂購號)	圓桿 ? mm	允許負載 kN	釋放壓力 bar	? mm	長度 mm	下載
KFHS 18	KFHS 018 70	18	5	70	71	137	CAD
KFHS 25	KFHS 025 70	25	10	100	95	140	CAD
KFHS 28	KFHS 028 70	28	17	100	115	178	CAD
KFHS 32	KFHS 032 70	32	17	100	115	178	CAD
KFHS 36	KFHS 036 70	36	25	100	138	200	CAD
KFHS 40	KFHS 040 70	40	25	100	138	200	CAD
KFHS 45	KFHS 045 70	45	37,5	100	155	223	CAD
KFHS 50	KFHS 050 70	50	37,5	100	155	223	CAD
KFHS 56	KFHS 056 70	56	50	100	180	252	CAD
KFHS 60	KFHS 060 70	60	50	100	180	252	CAD
KFHS 70	KFHS 070 70	70	75	100	225	315	CAD
KFHS 80	KFHS 080 70	80	75	100	225	315	CAD
KFHS 90	KFHS 090 70	90	125	130	260	393	CAD
KFHS 100	KFHS 100 70	100	125	130	260	393	CAD
KFHS 125	KFHS 125 70	125	165	100	350	416	CAD
適用于其他桿徑（亦英制尺寸）或其他負載的產品規格請另行問詢。

釋放液壓鎖緊試彈簧力 DGUV認證，戶外使用 SITEMA-TI-F57-DE
型號	識別碼 (訂購號)	圓桿 ? mm	允許負載 kN	釋放壓力 bar	? mm	長度 mm	下載
KFHSR 18	KFHSR 018 70	18	5	70	71	137	CAD
KFHSR 25	KFHSR 025 70	25	10	100	95	140	CAD
KFHSR 28	KFHSR 028 70	28	17	100	115	178	CAD
KFHSR 32	KFHSR 032 70	32	17	100	115	178	CAD
KFHSR 36	KFHSR 036 70	36	25	100	138	200	CAD
KFHSR 40	KFHSR 040 70	40	25	100	138	200	CAD
KFHSR 45	KFHSR 045 70	45	37,5	100	155	223	CAD
KFHSR 50	KFHSR 050 70	50	37,5	100	155	223	CAD
KFHSR 56	KFHSR 056 70	56	50	100	180	252	CAD
KFHSR 60	KFHSR 060 70	60	50	100	180	252	CAD
KFHSR 70	KFHSR 070 70	70	75	100	225	315	CAD
KFHSR 80	KFHSR 080 70	80	75	100	225	315	CAD
KFHSR 90	KFHSR 090 70	90	125	130	260	393	CAD
KFHSR 100	KFHSR 100 70	100	125	130	260	393	CAD
KFHSR 125	KFHSR 125 70	125	165	100	350	416	CAD
適用于其他桿徑（亦英制尺寸）或其他負載的產品規格請另行問詢。

釋放液壓鎖緊方式彈簧力，合適標準活塞缸 SITEMA-TI-F60-EN
型號	識別碼 (訂購號)	圓桿 ? mm	鎖緊力 kN	釋放壓力 bar	長度 mm	寬度 mm	結構高度 mm	下載
KFHA 40-18	KFHA 040 018 050-1	18	9	50	107	110	88	CAD
KFHA 40-18	KFHA 040 018 070-1	18	11	70	107	110	88	CAD
KFHA 50-22	KFHA 050 022 050-1	22	12	50	127	130	110	CAD
KFHA 50-22	KFHA 050 022 070-1	22	20	70	127	130	110	CAD
KFHA 50-28	KFHA 050 028 050-1	28	12	50	127	130	110	CAD
KFHA 50-28	KFHA 050 028 070-1	28	20	70	127	130	110	CAD
KFHA 63-28	KFHA 063 028 050-1	28	14	50	157	145	130	CAD
KFHA 63-28	KFHA 063 028 070-1	28	20	70	157	145	130	CAD
KFHA 63-28	KFHA 063 028 100-1	28	32	100	157	145	130	CAD
KFHA 63-36	KFHA 063 036 050-1	36	14	50	157	145	130	CAD
KFHA 63-36	KFHA 063 036 070-1	36	20	70	157	145	130	CAD
KFHA 63-36	KFHA 063 036 100-1	36	32	100	157	145	130	CAD
KFHA 80-36	KFHA 080 036 050-1	36	34	50	184	180	164	CAD
KFHA 80-36	KFHA 080 036 070-1	36	52	70	184	180	164	CAD
KFHA 80-45	KFHA 080 045 050-1	45	34	50	184	180	164	CAD
KFHA 80-45	KFHA 080 045 070-1	45	52	70	184	180	164	CAD
KFHA 100-45	KFHA 100 045 050-1	45	32	50	210	200	180	CAD
KFHA 100-45	KFHA 100 045 070-1	45	55	70	210	200	180	CAD
KFHA 100-45	KFHA 100 045 100-1	45	75	100	210	200	180	CAD
KFHA 100-56	KFHA 100 056 050-1	56	32	50	210	200	180	CAD
KFHA 100-56	KFHA 100 056 070-1	56	55	70	210	200	180	CAD
KFHA 100-56	KFHA 100 056 100-1	56	75	100	210	200	180	CAD
KFHA 125-56	KFHA 125 056 050-1	56	80	50	248	250	234	CAD
KFHA 125-56	KFHA 125 056 100-1	56	125	100	248	250	234	CAD
KFHA 125-70	KFHA 125 070 050-1	70	80	50	248	250	234	CAD
KFHA 125-70	KFHA 125 070 100-1	70	125	100	248	250	234	CAD
適用于其他桿徑（亦英制尺寸）或其他負載的產品規格請另行問詢。

釋放液壓鎖緊方式壓力標準 SITEMA-TI-F15-EN
型號	識別碼 (訂購號)	圓桿 ? mm	鎖緊力 kN	釋放壓力 bar	? mm	長度 mm	下載
KB 40	KB 040 10	40	80	130	138	193	CAD
KB 56	KB 056 10	56	140	160	170	227	CAD
KB 80	KB 080 10	80	210	160	226	266	CAD
KB 100	SK 100 059	100	330	130	280	322	CAD
KB 110	SK 110 032	110	450	130	300	344	CAD
KB 125	SK 125 034	125	450	130	300	344	CAD
KB 140	SK 140 030	140	600	130	335	392	CAD
KB 160	SK 160 021	160	800	130	375	402	CAD
KB 180	SK 180 013	180	950	130	405	434	CAD
KB 200	SK 200 013	200	1100	130	425	444	CAD
KB 200	KB 200 10	200	1500	140	455	544	CAD
適用于其他桿徑（亦英制尺寸）或其他負載的產品規格請另行問詢。

釋放氣動鎖緊方式壓力標準 SITEMA-TI-F21-EN
型號	識別碼 (訂購號)	圓桿 ? mm	鎖緊力 kN	釋放壓力 bar	? mm	長度 mm	下載
KFPC 20	KFPC 020 20	20	11	5	112	140	CAD
KFPC 30	KFPC 030 20	30	22	5	136	180	CAD
KFPC 40	KFPC 040 20	40	44	5	205	235	CAD
適用于其他桿徑（亦英制尺寸）或其他負載的產品規格請另行問詢。

釋放氣動鎖緊方式彈簧力標準 SITEMA-TI-F22-EN
型號	識別碼 (訂購號)	圓桿 ? mm	鎖緊力 kN	釋放壓力 bar	長度 mm	寬度 mm	結構高度 mm	下載
KFPA 40-16-S	KFPA 040 016-2	16	0,9	4	80	54	54	CAD
KFPA 50-20-S	KFPA 050 020-2	20	1,6	4	99	64	64	CAD
KFPA 63-20-S	KFPA 063 020-2	20	2,2	4	101	75	75	CAD
KFPA 80-25-S	KFPA 080 025-2	25	4,2	4	110	96	96	CAD
KFPA 100-25-S	KFPA 100 025-2	25	6,9	4	115	115	115	CAD
KFPA 125-32-S	KFPA 125 032-2	32	8,7	4	130	145	145	CAD
KFPA 160-40-S	KFPA 160 040-2	40	10,9	4	140	180	180	CAD
適用于其他桿徑（亦英制尺寸）或其他負載的產品規格請另行問詢。

釋放氣動鎖緊方式彈簧力合適標準活塞缸 SITEMA-TI-F22-EN
型號	識別碼 (訂購號)	圓桿 ? mm	鎖緊力 kN	釋放壓力 bar	長度 mm	寬度 mm	結構高度 mm	下載
KFPA 40-16-Z	KFPA 040 016-1	16	0,9	4	80	54	54	CAD
KFPA 50-20-Z	KFPA 050 020-1	20	1,6	4	99	64	64	CAD
KFPA 63-20-Z	KFPA 063 020-1	20	2,2	4	101	75	75	CAD
KFPA 80-25-Z	KFPA 080 025-1	25	4,2	4	110	96	96	CAD
KFPA 100-25-Z	KFPA 100 025-1	25	6,9	4	115	115	115	CAD
KFPA 125-32-Z	KFPA 125 032-1	32	8,7	4	130	145	145	CAD
KFPA 160-40-Z	KFPA 160 040-1	40	10,9	4	140	180	180	CAD
適用于其他桿徑（亦英制尺寸）或其他負載的產品規格請另行問詢。

▊

鎖緊裝置的應用領域

加工機床
	用線性驅動鎖定加工中心的堅軸以保護人員和工具的安全。
	鎖緊裝置(產品系列 KFH)

煤炭破碎機
	在澳大利亞北昆士蘭州克萊蒙特的新開礦場中，安裝在Tenova TAKRA移動式破碎設備TMCS@ 12.000內的鎖緊結構。
	鎖緊裝置(產品系列 KFHR)

懸索橋
	將維修艙的液壓步進驅動裝置固定如加工機床的承重素上，維修艙在液壓驅動下移動時，始終保持有12個緊器交替處于工作狀態。
	鎖緊裝置(產品系列 KFHR)
